在高端制造需求日益增長的今天,五軸加工技術已成為衡量企業先進制造水平的關鍵指標。然而,市場上關于“真五軸”與“假五軸”的說法眾說紛紜。作為數控機床領域的從業者,厘清這一概念,不僅關乎技術認知,更直接影響到投資回報與加工效能。

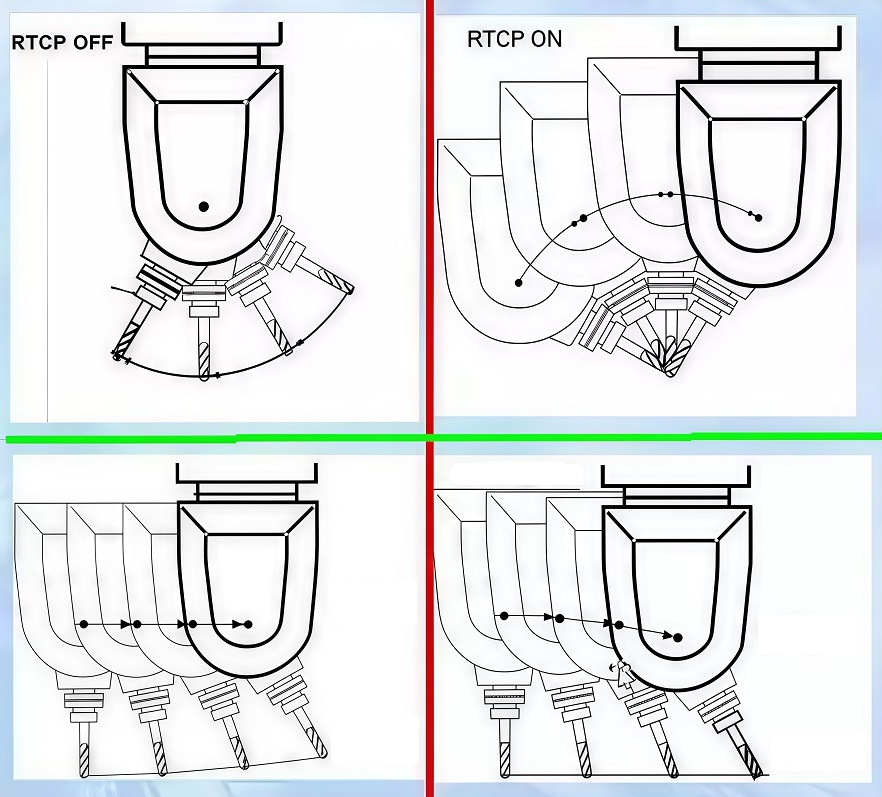

要理解真?zhèn)挝遢S,首先需要抓住其最本質的區別——是否具備RTCP(Rotation Around Tool Center Point,繞刀具中心點旋轉)功能。
· 真五軸:機床數控系統內核真正集成了RTCP算法。在加工過程中,特別是五軸聯動時,系統能夠自動補償因旋轉軸運動而導致的刀具中心點位置變化。編程人員只需關注刀尖點的軌跡和刀具軸線方向,復雜的運動學轉換由控制系統實時計算完成。這大大簡化了編程,并確保了加工精度。
· 假五軸:通常指僅具備五個物理運動軸,但數控系統缺乏真正的RTCP功能。在進行多維曲面加工時,需要CAM軟件后處理計算出五個軸的全部運動坐標,編程極其復雜,且無法自動補償?shù)毒唛L(zhǎng)度變化帶來的誤差,精度和效率大打折扣。
除了控制系統,硬件結構也是區分真?zhèn)挝遢S的重要依據。
· 真五軸:
1. 雙擺頭結構:主軸頭可以實現兩個方向的擺動,適合加工大型工件。
2. 擺頭加轉臺結構:主軸頭實現一個方向的擺動,工作臺帶動工件實現旋轉。
3. 雙轉臺(搖籃式)結構:兩個旋轉軸均集成在工作臺上,結構緊湊,適合加工中小型零件。
4. 其共同特點是五個軸均采用高剛性的直接驅動技術(如力矩電機、蝸輪蝸桿),配備高分辨率的角度編碼器,能夠?qū)崿F(xiàn)高速、高精度的同步聯動。
· 假五軸:
1. 其旋轉軸通常由附加的數控分度頭或簡易轉臺實現,本質上可以看作是“三軸機床 + 兩個旋轉附件”。
2. 這類旋轉軸往往動態響應慢,定位精度和剛性遠低于直線軸,無法勝任高速、高精度的五軸聯動加工,多用于定向加工,即固定一個角度后進行三軸銑削,而非真正的連續聯動切削。
面對市場選擇,企業可通過以下幾點進行專業甄別:
1. 核心詢問:直擊核心,詢問控制系統是否原生支持RTCP功能(有時也稱為TCPM、TCPC等)。
2. 結構審視:考察旋轉軸的結構形式、驅動方式是否為一體化設計,而非后期加裝的附件。
3. 性能測試:要求進行S形試件、錐臺試件等典型的五軸聯動試切,這是檢驗機床五軸聯動精度與性能的“試金石”。
4. 技術溯源:選擇在五軸技術領域有深厚積淀和自主研發能力的品牌,確保獲得完整的技術支持與售后服務。
“真五軸”與“假五軸”并非簡單的營銷話術,而是基于核心技術、硬件結構與加工性能的客觀劃分。對于致力于提升核心競爭力、挑戰復雜零件制造的企業而言,投資一臺真正的五軸加工中心,意味著獲得了更高的加工效率、更優的成品精度和更廣闊的業務空間。明智的選擇,始于對技術本質的清晰洞察。
